C4

Введение: Четыре уровня приближения

Представьте, что вам нужно объяснить, как устроен город. Можно показать одну карту, где есть все: страны, города, районы, улицы, дома, квартиры. Но на такой карте ничего не разобрать. Поэтому используют разные карты:

• Карта мира – где находится страна относительно других стран.
• Карта города – где находятся районы, парки, вокзалы.
• Карта района – где находятся улицы и дома.
• План квартиры – как комнаты расположены, где розетки.

В архитектуре программного обеспечения работает та же логика. C4 – это подход к моделированию, который предлагает использовать четыре уровня детализации (четыре “С”):

C4 – это не инструмент, а способ мышления и набор правил для создания понятных архитектурных диаграмм. Его придумал Саймон Браун, чтобы наконец-то навести порядок в мире “архитектурных схем-паутин”.

Зачем нужен C4

Проблема, которую решает C4

Часто архитектуру пытаются нарисовать на одной схеме. Получается:

• Слишком много деталей для бизнеса (им не нужны названия баз данных).
• Слишком мало деталей для разработчиков (непонятно, как компоненты связаны).
• Стрелки пересекаются, квадратики сливаются, схема превращается в “спагетти”.

Что дает C4

• Единый язык для всей команды. Все знают, что на C1 показывают контекст, а на C2 – контейнеры.
• Разные уровни для разных аудиторий. Показываете заказчику C1, разработчикам – C2 и C3.
• Иерархия. Каждая диаграмма ведет к следующей, более детальной.

Уровень 1: Контекст (Context)

Что это такое

Это самая верхняя диаграмма. Она показывает:

• Нашу систему (один квадратик в центре).
• Пользователей, которые с ней взаимодействуют (человечки).
• Внешние системы, с которыми она интегрируется (квадратики вокруг).
• Как они связаны между собой (стрелки).

Аудитория: заказчики, менеджмент, бизнес-пользователи.

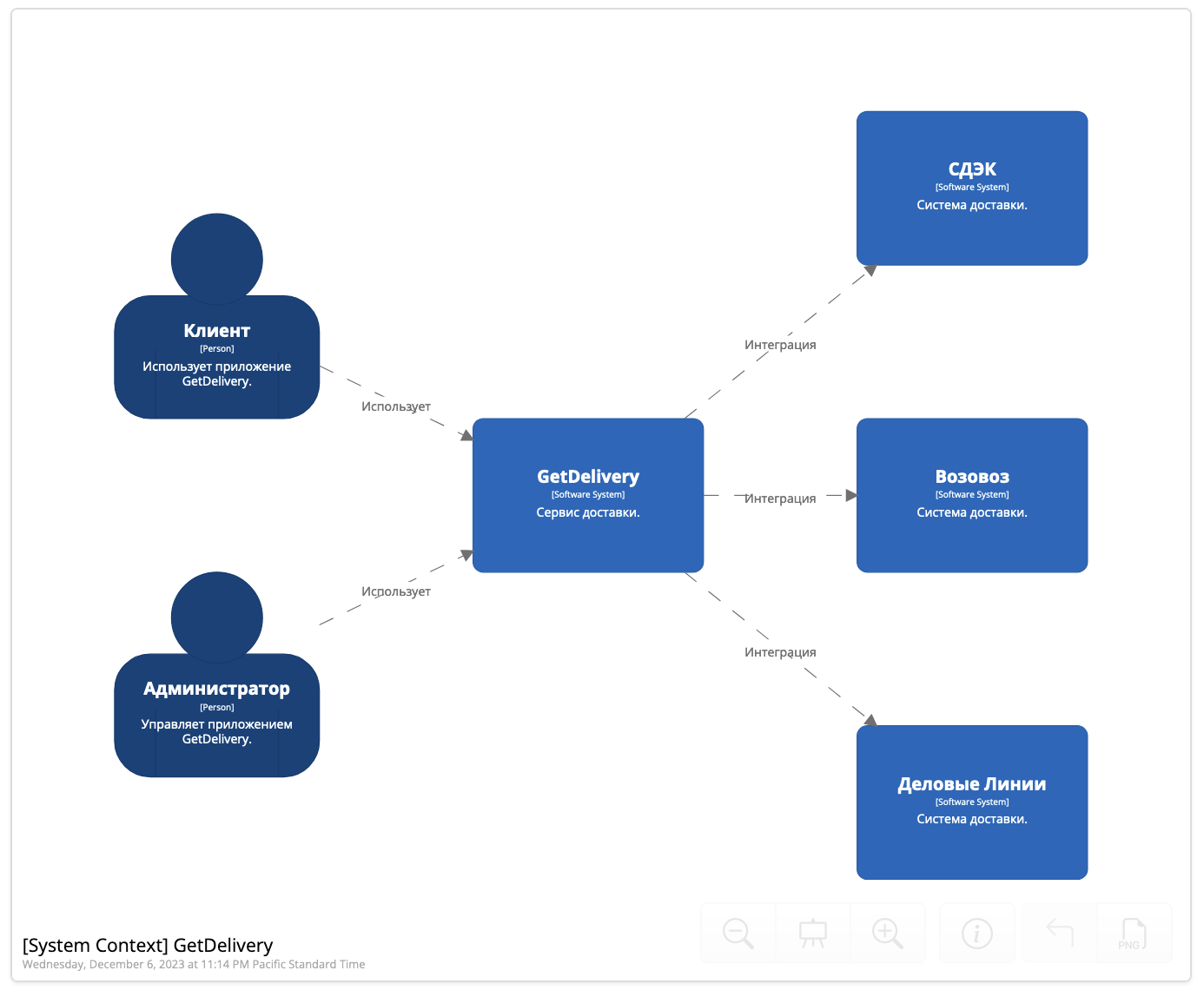

Пример C1

Что важно на C1

• Не показывать внутреннее устройство системы. Она – один квадратик.
• Показывать реальные внешние системы, а не “базу данных” внутри.
• Использовать понятные названия, а не технические аббревиатуры.
• Стрелки должны быть подписаны: “использует”, “интеграция”, “делает заказ”, “отправляет платеж”.

Уровень 2: Контейнеры (Containers)

Что это такое

Теперь “открываем” нашу систему и смотрим, из каких крупных блоков она состоит. Наша система распадается на несколько квадратиков, каждый – отдельный контейнер. Между ними – стрелки с протоколами и форматами данных. В C4 контейнер – это исполняемая единица:

• Веб-приложение (фронтенд).
• Бэкенд-сервис (API).
• База данных.
• Мобильное приложение.
• Очередь сообщений.
• Кэш.

Аудитория: архитекторы, разработчики, системные администраторы.

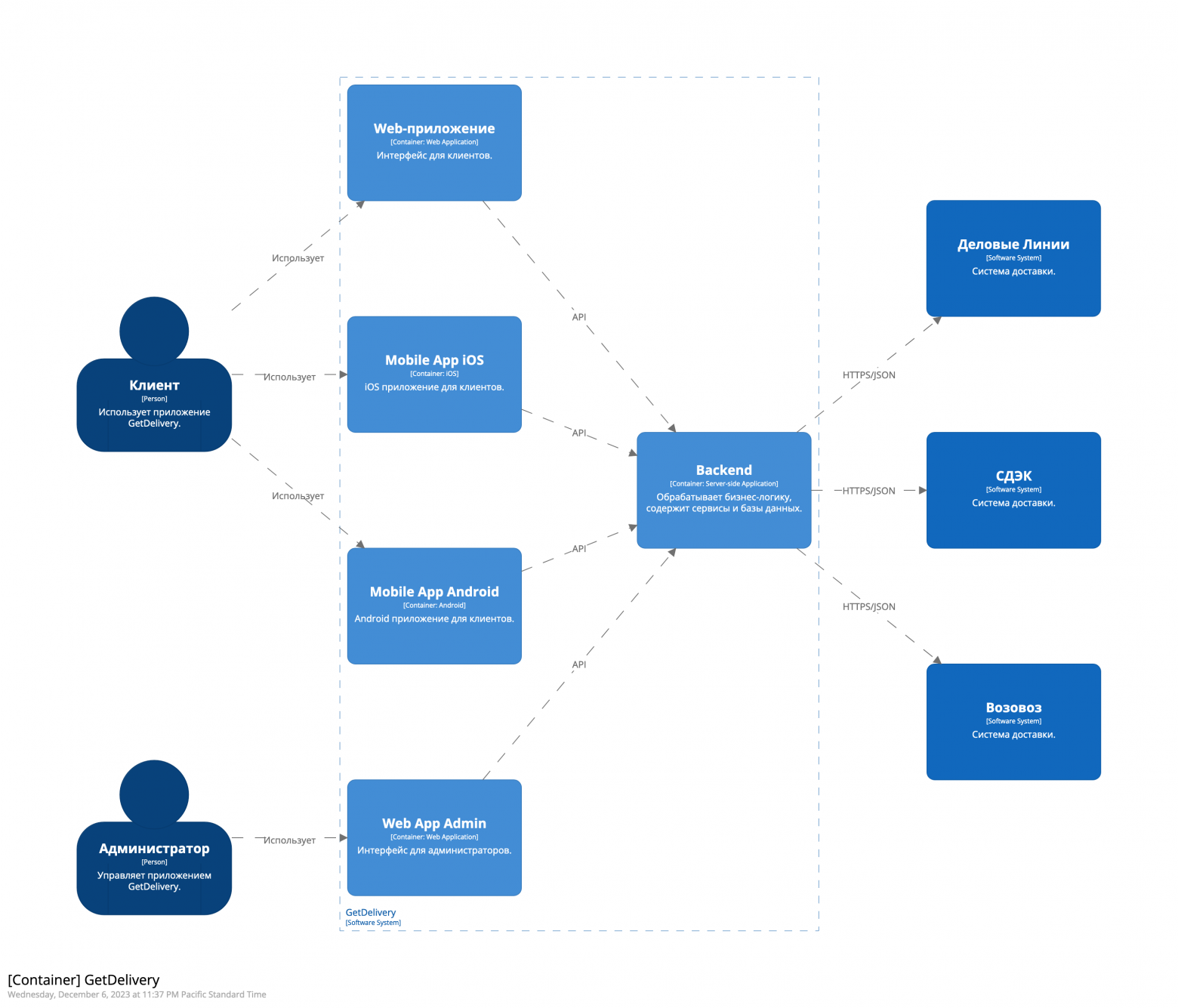

Пример C2

Что важно на C2

• Показывать технологию (React, Java Spring, PostgreSQL).
• Показывать протокол (HTTPS, REST/JSON, JDBC).
• Каждый контейнер – это отдельное приложение или служба.
• Не углубляться внутрь контейнеров – это для следующего уровня.

Уровень 3: Компоненты (Components)

Что это такое

Берем один контейнер и “открываем” его. Показываем, из каких компонентов он состоит. Компонент – это логическая группа кода внутри контейнера:

• Контроллеры (обрабатывают входящие запросы).
• Сервисы (содержат бизнес-логику).
• Репозитории (работают с базой данных).
• Обработчики (реагируют на события).

Один квадратик с уровня C2 превращается в схему из нескольких квадратиков внутри.

Аудитория: разработчики, технические лиды.

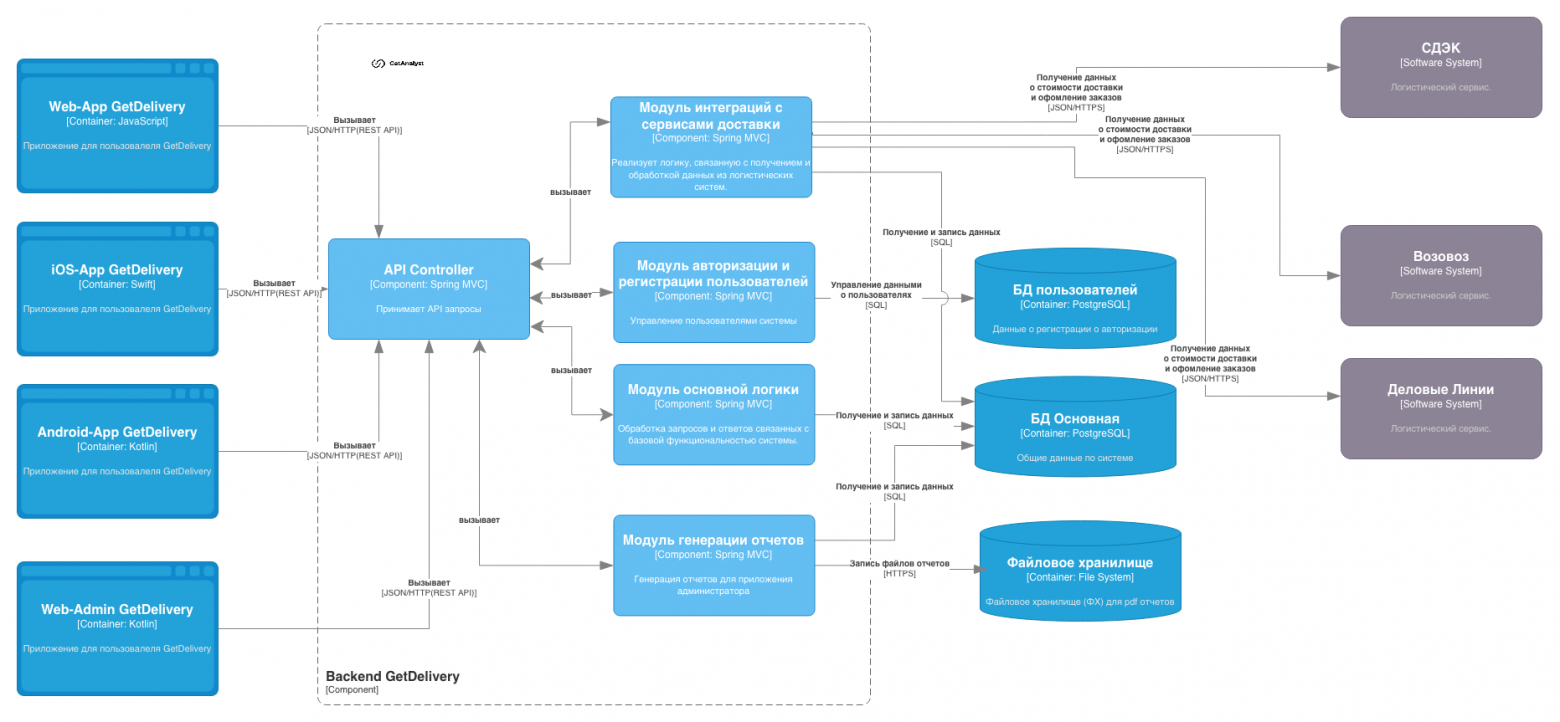

Пример C3

Что важно на C3

• Показывать ключевые компоненты, а не каждый класс.
• Использовать термины, понятные разработчикам.
• Не углубляться до уровня классов – это уже C4.

Уровень 4: Код (Code)

Что это такое

Это уровень классов, интерфейсов, наследования. На практике используется редко – для этого есть IDE и генераторы документации.

Аудитория: разработчики, которые пишут конкретный код.

Что важно

В большинстве проектов этот уровень не документируют отдельно. Код сам себя документирует. Диаграмма C4 обычно останавливается на C3.

Как рисовать C4 диаграммы

Инструменты

Правила оформления (стиль C4)

Саймон Браун рекомендует определенный стиль:

Пример C1 в PlantUML (с C4 расширением)

@startuml
!include https://raw.githubusercontent.com/plantuml-stdlib/C4-PlantUML/master/C4_Context.puml

Person(customer, "Клиент", "Покупатель интернет-магазина")
System(ecommerce, "Интернет-магазин", "Позволяет покупать товары онлайн")
System_Ext(payment, "Платежная система", "Обрабатывает платежи")
System_Ext(delivery, "Служба доставки", "Доставляет заказы")

Rel(customer, ecommerce, "делает заказ", "HTTPS")
Rel(ecommerce, payment, "отправляет платеж", "API")
Rel(ecommerce, delivery, "передает заказ", "API")

@enduml

C4 vs другие нотации

C4 отлично дополняет UML и BPMN. На C4 вы показываете “скелет” системы, а на UML – детали внутри компонентов.

Типичные ошибки при проектировании C4

Ошибка 1: Смешивать уровни

Пытаться на одной диаграмме показать и контекст, и контейнеры, и компоненты. Получается каша.

Как исправить: Делайте отдельную диаграмму для каждого уровня.

Ошибка 2: Показывать базы данных на C1

На уровне контекста внешняя система – это что-то, что находится за пределами вашей ответственности. База данных – это часть вашей системы, ее показывают на C2.

Ошибка 3: Не подписывать стрелки

Стрелка без подписи – это “что-то туда идет”. Всегда подписывайте, что передается и как.

Ошибка 4: Слишком много деталей

На C2 не нужно показывать все контроллеры и сервисы. Для этого есть C3.

Ошибка 5: Забывать про внешние системы

Система не живет в вакууме. Всегда показывайте внешние системы, с которыми она интегрируется.

Резюме для системного аналитика

1. C4 - это четыре уровня приближения. Контекст (C1) -> Контейнеры (C2) -> Компоненты (C3) -> Код (C4).

2. Разные уровни для разных аудиторий. C1 для бизнеса, C2 для архитекторов, C3 для разработчиков.

3. Главное правило - не смешивать. Одна диаграмма - один уровень детализации.

4. C4 не заменяет UML и BPMN, а дополняет их. На C4 показываете архитектуру, на UML - детали внутри компонентов.

5. Стрелки всегда подписывайте. Что передается, какой протокол, в каком формате.
