UML

Введение

Представьте, что вы архитектор. Вам нужно спроектировать дом. Вы не начнете строить сразу – сначала нарисуете разные чертежи: план этажей (как комнаты расположены), схему коммуникаций (где трубы и провода), схему эвакуации (как люди выходят при пожаре). Каждый чертеж отвечает на свой вопрос и показывает разные аспекты дома.

UML (Unified Modeling Language) – это набор таких чертежей для программных систем. В нем есть 14 типов диаграмм, каждая для своего. Системному аналитику чаще всего нужны три:

• Диаграмма последовательности (Sequence Diagram) – показывает, как объекты обмениваются сообщениями во времени. Кто кому что сказал и в каком порядке.
• Диаграмма состояний (State Machine Diagram) – показывает, как объект меняет свое состояние в ответ на события. Заказ был “Новый”, стал “Оплачен”, стал “Отправлен”.
• Диаграмма деятельности (Activity Diagram) – похожа на BPMN, показывает поток управления и действий. Бизнес-процесс внутри системы.

Что такое UML

UML – это язык визуального моделирования. Придуман, чтобы разработчики, аналитики, архитекторы и даже заказчики могли понимать друг друга.

Зачем это нужно:

• Чтобы описать систему до того, как написана первая строка кода.
• Чтобы объяснить сложную логику, которую текстом не описать.
• Чтобы документация была живой – схемы не устаревают быстрее, чем их нарисовали.

Диаграмма последовательности (Sequence Diagram)

Что это такое

Sequence diagram – это представление взаимодействия между различными объектами или компонентами системы в определенной последовательности. Диаграмма последовательности отображает передачу сообщений между объектами во времени, что помогает в понимании порядка выполнения действий в системе.

Это диаграмма, которая показывает взаимодействие объектов во времени. Сверху вниз идет время. Горизонтально расположены “участники” (акторы, объекты, компоненты). Между ними летят стрелки-сообщения.

Когда использовать:

• Описать сценарий использования (Use Case) в технических деталях.
• Показать, как микросервисы обмениваются запросами. Показать поток данных.
• Объяснить, что происходит, когда пользователь нажимает кнопку.

Базово состоит из:

1. Заголовок / название диаграммы
2. Объекты системы, они же сущности
3. Линии жизни
4. Сообщения и ответные (возвратные) сообщения, они же стрелки
5. Участник процесса (актор)
6. Фреймы
7. Активации
8. Комментарии

Основные элементы Sequence Diagram

Фреймы – структурированные блоки, которые используются для организации группы сообщений и/или взаимодействий в логически связанные последовательности.

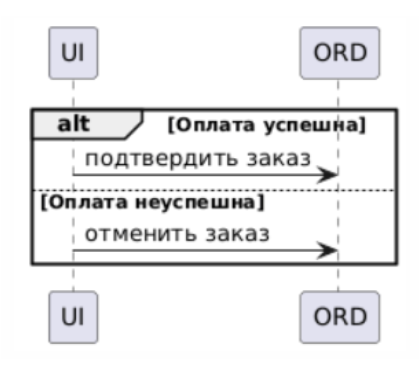

alt – альтернативные ветки (условие if / else). Используется, когда у сценария есть взаимоисключающие варианты развития.

Когда использовать:

• успешная / неуспешная операция
• есть данные / нет данных
• доступ разрешен / запрещен

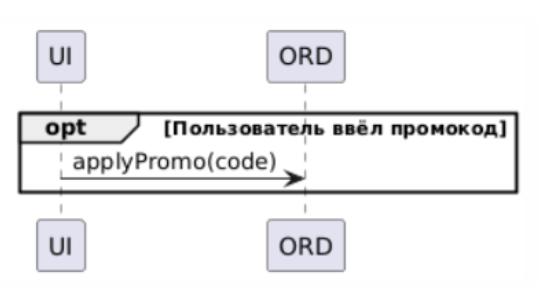

opt – опциональный сценарий (if без else). Описывает необязательный шаг, который может выполниться, а может быть пропущен.

Когда использовать:

• включенная дополнительная проверка
• необязательное уведомление

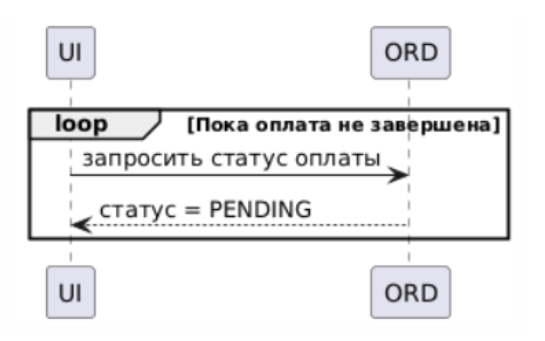

loop – повторяющееся действие (цикл). Показывает, что одни и те же действия повторяются несколько раз.

Когда использовать:

• опрос статуса (polling)
• обработка списка элементов
• повтор до наступления условия

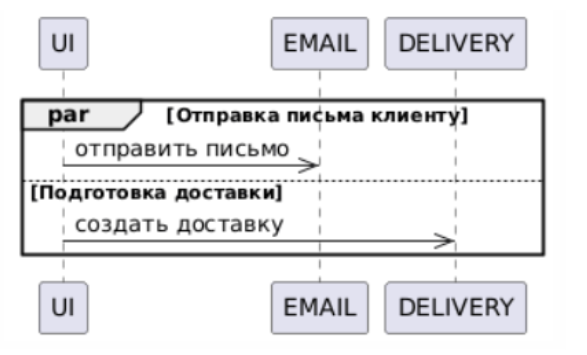

par – параллельное выполнение. Используется, когда несколько действий запускаются одновременно и не зависят друг от друга.

Когда использовать:

• отправка уведомлений
• запуск фоновых процессов
• параллельные интеграции

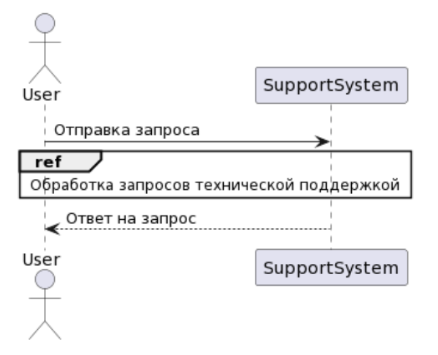

ref – ссылка на другую диаграмму. Используется, чтобы не перегружать текущую диаграмму и сослаться на другую, более детальную.

Когда использовать:

• сложная логика (оплата, антифрод, расчеты)
• повторно используемый сценарий
• декомпозиция

neg – используется для предоставления альтернативной сценарной ветки, которая НЕ должна происходить в системе. То есть, он используется для описания ошибок или невозможных сценариев. Без проблем заменяется alt, поэтому в PlantUML не реализован. Но, нужно помнить, что в PlantUML есть возможность создать фрейм с любым названием.

Когда использовать:

• когда некоторые последовательности должны быть явно запрещены

Пример Sequence Diagram в PlantUML

“Клиент заходит в интернет-магазин, ищет товар, кладет в корзину, оформляет заказ”.

Пример, сгенерированный на основе синтаксиса описанного в PlantUML:

@startuml
actor "Клиент" as Client
boundary "Фронтенд" as FE
participant "Бэкенд" as BE
database "База данных" as DB

Client -> FE: открывает страницу
activate FE
note right of FE: Фронтенд запрашивает список товаров у Бэкенда
FE -> BE: запрос списка товаров
activate BE
BE -> DB: SELECT * FROM products
activate DB
DB --> BE: список товаров
deactivate DB
BE --> FE: список товаров
deactivate BE
FE --> Client: отображает каталог
deactivate FE

Client -> FE: добавляет товар в корзину
activate FE
FE -> BE: POST /cart/{id}
activate BE
BE -> DB: сохранить в корзину
activate DB
DB --> BE: успех
deactivate DB
BE --> FE: статус успеха
deactivate BE
FE --> Client: обновляет иконку корзины
deactivate FE

alt товар закончился
    FE --> Client: сообщение "Товара нет в наличии"
else товар в наличии
    Client -> FE: нажимает "Оформить заказ"
    activate FE
    FE -> BE: POST /order
    activate BE
    BE -> DB: создать заказ
    activate DB
    DB --> BE: номер заказа
    deactivate DB
    BE --> FE: номер заказа
    deactivate BE
    FE --> Client: перенаправляет на страницу успеха
    deactivate FE
end

@enduml

Cинтаксиса к примеру выше:

@startuml
actor "Клиент" as Client
boundary "Фронтенд" as FE
participant "Бэкенд" as BE
database "База данных" as DB

Client -> FE: открывает страницу
activate FE
note right of FE: Фронтенд запрашивает список товаров у Бэкенда
FE -> BE: запрос списка товаров
activate BE
BE -> DB: SELECT * FROM products
activate DB
DB --> BE: список товаров
deactivate DB
BE --> FE: список товаров
deactivate BE
FE --> Client: отображает каталог
deactivate FE

Client -> FE: добавляет товар в корзину
activate FE
FE -> BE: POST /cart/{id}
activate BE
BE -> DB: сохранить в корзину
activate DB
DB --> BE: успех
deactivate DB
BE --> FE: статус успеха
deactivate BE
FE --> Client: обновляет иконку корзины
deactivate FE

alt товар закончился
    FE --> Client: сообщение "Товара нет в наличии"
else товар в наличии
    Client -> FE: нажимает "Оформить заказ"
    activate FE
    FE -> BE: POST /order
    activate BE
    BE -> DB: создать заказ
    activate DB
    DB --> BE: номер заказа
    deactivate DB
    BE --> FE: номер заказа
    deactivate BE
    FE --> Client: перенаправляет на страницу успеха
    deactivate FE
end

@enduml

Мы видим всю цепочку запросов, кто с кем общается, какие возвраты происходят, и как обрабатывается альтернативный сценарий.

Еще один пример:

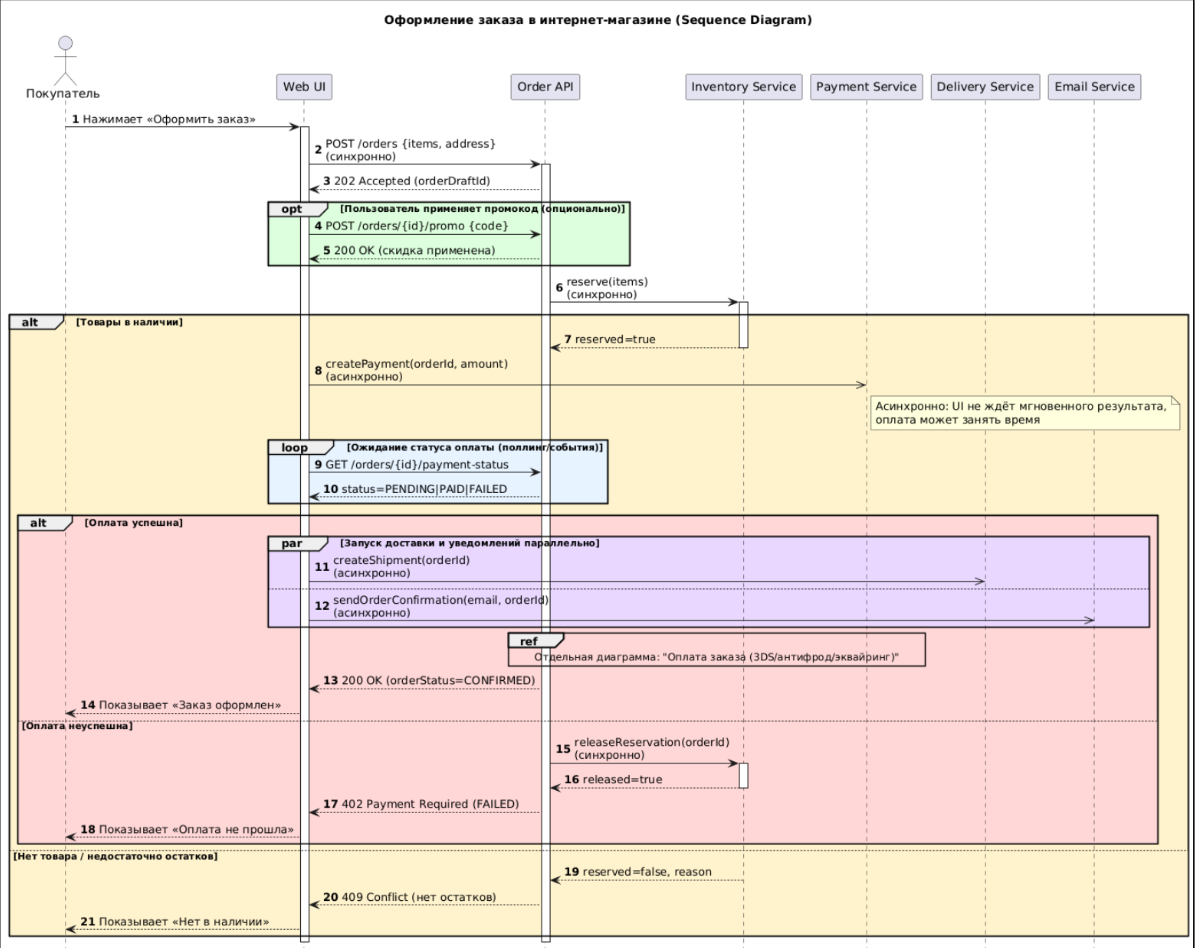

Покупатель нажимает “Оформить заказ” в Web UI, после чего интерфейс синхронно отправляет в Order API запрос на создание заказа с товарами и адресом и получает быстрый ответ 202 Accepted с идентификатором черновика заказа. Далее, если пользователь вводит промокод, UI отправляет отдельный запрос на его применение и получает подтверждение, что скидка применена. Затем Order API синхронно обращается в Inventory Service, чтобы зарезервировать товары. Если товары есть в наличии, резерв создается и процесс продолжается: UI асинхронно инициирует создание платежа в Payment Service, не ожидая мгновенного результата. После этого UI в цикле запрашивает у Order API статус оплаты, пока он не станет финальным. Если оплата успешна, UI параллельно запускает создание доставки в Delivery Service и отправку письма-подтверждения через Email Service (оба вызова асинхронные), а детали внутренней логики платежа вынесены ссылкой на отдельную диаграмму. Затем Order API возвращает UI подтвержденный статус заказа, и UI показывает пользователю, что заказ оформлен. Если оплата неуспешна, Order API снимает резерв в Inventory Service, возвращает UI ошибку оплаты, и UI сообщает пользователю, что оплата не прошла. Если же на этапе резерва выясняется, что товара нет или остатков недостаточно, Inventory возвращает отказ, Order API отдает UI ошибку “нет остатков”, и пользователь видит сообщение “Нет в наличии”.

Советы при написании Sequence Diagram в PlantUML

1. Используйте activate и deactivate – они показывают, когда объект начинает и заканчивает обработку. Это делает диаграмму понятнее.

2. Сокращайте имена участников – participant "Бэкенд-сервис авторизации" as Auth и потом используйте Auth.

3. Группируйте логику в блоки (фреймы) – alt, opt, loop, par делают диаграмму структурированной.

4. Добавляйте комментарии – note right of FE: здесь проверяется авторизация. Комментарии помогают объяснить, что происходит.

5. Не бойтесь длинных диаграмм – если сценарий большой, разбивайте на несколько диаграмм. Одна диаграмма не должна быть на 3 экрана. Для ссылки на другую диаграмму используйте фрейм – ref

Диаграмма состояний (State Machine Diagram)

Что это такое

State-machine diagram – показывает, как объект переходит из одного состояния в другое. Она позволяет описать все возможные состояния объекта, а также переходы между ними в ответ на определенные события.

Это диаграмма, которая показывает, как объект меняет свое состояние в ответ на события. Состояние - это конкретная ситуация, в которой может находиться объект (заказ, пользователь, документ).

Когда использовать:

• Описать жизненный цикл заказа, заявки, документа.
• Показать, в каких состояниях может быть объект и как он переходит между ними.
• Обнаружить необработанные события (чего-то не хватает).

Основные элементы State Diagram

Пример State Diagram в PlantUML

Жизненный цикл заказа в интернет-магазине.

@startuml
[*] --> Новый

Новый --> Оплачен: оплата прошла
Новый --> Отменен: клиент отменил\n(до оплаты)

Оплачен --> Собран: менеджер подтвердил
Оплачен --> Отменен: клиент отменил\n(после оплаты, до сборки)
Оплачен --> Возврат: ошибка оплаты\n(деньги списаны, заказ не создан)

Собран --> Передан_в_доставку: передан курьеру
Собран --> Отменен: товара нет\n(форс-мажор)

Передан_в_доставку --> Доставлен: курьер доставил
Передан_в_доставку --> Потерян: заказ потерян

Доставлен --> [*]
Отменен --> [*]
Возврат --> [*]
Потерян --> [*]

@enduml

Синтаксис к примеру выше:

@startuml
[*] --> Новый

Новый --> Оплачен: оплата прошла
Новый --> Отменен: клиент отменил\n(до оплаты)

Оплачен --> Собран: менеджер подтвердил
Оплачен --> Отменен: клиент отменил\n(после оплаты, до сборки)
Оплачен --> Возврат: ошибка оплаты\n(деньги списаны, заказ не создан)

Собран --> Передан_в_доставку: передан курьеру
Собран --> Отменен: товара нет\n(форс-мажор)

Передан_в_доставку --> Доставлен: курьер доставил
Передан_в_доставку --> Потерян: заказ потерян

Доставлен --> [*]
Отменен --> [*]
Возврат --> [*]
Потерян --> [*]

@enduml

Мы видим все возможные состояния заказа, все переходы и события, которые эти переходы вызывают. Сразу видны альтернативные пути.

Диаграмма деятельности (Activity Diagram)

Что это такое

Activity diagram – это представление процесса или потока работы системы в виде последовательности действий, необходимых для достижения определенной цели. Она, как и диаграмма состояний, отражает динамические аспекты поведения системы. По существу, эта диаграмма представляет собой блок-схему, которая наглядно показывает, как поток управления переходит от одной деятельности к другой.

Это диаграмма, которая показывает поток управления - последовательность действий, ветвления, параллелизм. Она очень похожа на BPMN, но более техническая и используется внутри системы.

Когда использовать:

• Описать сложный алгоритм.
• Показать логику работы функции или метода.
• Описать сценарий, где много ветвлений и параллельных действий.

Основные элементы Activity Diagram

Пример Activity Diagram в PlantUML

Алгоритм оформления заказа с проверкой наличия товара.

@startuml
start

:Пользователь нажимает
"Оформить заказ";

:Проверить наличие товара;

if (товар в наличии?) then (да)
    :Зарезервировать товар;
    :Создать заказ;
    :Отправить письмо клиенту;
    :Уведомить менеджера;
    :Перенаправить на страницу успеха;
else (нет)
    :Отправить уведомление
    об отсутствии;
    :Предложить аналоги;
    :Вернуть в корзину;
endif

stop
@enduml

Синтаксис для примера выше:

@startuml
start

:Пользователь нажимает
"Оформить заказ";

:Проверить наличие товара;

if (товар в наличии?) then (да)
    :Зарезервировать товар;
    :Создать заказ;
    :Отправить письмо клиенту;
    :Уведомить менеджера;
    :Перенаправить на страницу успеха;
else (нет)
    :Отправить уведомление
    об отсутствии;
    :Предложить аналоги;
    :Вернуть в корзину;
endif

stop
@enduml

С параллельными действиями (fork/join):

@startuml
start

:Оформлен заказ;

fork
    :Отправить письмо клиенту;
fork again
    :Уведомить менеджера;
fork again
    :Зарезервировать товар;
end fork

:Заказ готов к сборке;

stop
@enduml

Синтаксис для примера выше:

@startuml
start

:Оформлен заказ;

fork
    :Отправить письмо клиенту;
fork again
    :Уведомить менеджера;
fork again
    :Зарезервировать товар;
end fork

:Заказ готов к сборке;

stop
@enduml

Советы при написании Activity Diagram в PlantUML

1. Используйте if для ветвлений – это самый понятный способ.

2. Применяйте fork для параллельных действий – показывает, что действия выполняются одновременно.

3. Не злоупотребляйте вложенными условиями – если условий больше 3, разбейте на подпроцессы.

4. Добавляйте note для пояснений – особенно если действие не очевидно.

5. Используйте repeat и while для циклов – если в процессе есть повторяющиеся действия.

Где писать PlantUML

Когда какую диаграмму использовать (примеры)
